Flexibel konfigurierbar für Ihr Rollenhandling
Rollenmanipulator für sicheres Handling von Rollen jeder Art
- Plug-and-Play Technik für sofortige Prozessoptimierung
- Flexibel einsetzbar für unterschiedliche Rollentypen und Industriebereiche
- Serienmodelle und maßgeschneiderte Rollenmanipulatoren
- Ergonomisches Heben, Drehen und präzises Positionieren
Kennzeichnung unserer Produkte
Mitglied im
Rollenmanipulatoren für Industrie und Produktion
Unsere Rollenmanipulatoren ermöglichen das ergonomische Heben, Drehen und Positionieren von Rollenunterschiedlichster Art – von Papier- und Folienrollen bis hin zu Textil- oder Industriewickeln.
Die Systeme sind individuell anpassbar an Durchmesser und Gewicht, erhöhen die Arbeitssicherheit und optimieren interne Produktions- und Logistikprozesse.
Erhältlich als Standardmodelle oder kundenspezifische Lösungen – optional als Plug-and-Play-Systeme für eine schnelle Integration.
Rollenmanipulatoren – Varianten & Ausführungen
Technische Spezifikationen im Überblick
|
Spezifikation |
Modell: Bobbinful S |
Modell: Bobbinful M |
Modell: Bobbinful L |
Sonderanfertigungen möglich |
|---|---|---|---|---|
|
|
|
|
|
|
|
Tragfähigkeit |
bis 100 kg |
bis 100 - 250 kg |
bis 100 - 450 kg |
- |
|
Arbeitsradius |
3.000 mm |
2.500 mm |
2.500 mm |
- |
|
Vertikaler Hub |
2.000 mm |
1.700 mm |
1.700 mm |
- |
|
Druck |
0,7 - 0,8 MPa |
0,7 - 0,8 MPa |
0,7 - 0,8 MPa |
- |
|
Luftverbrauch |
140 nl/min |
140 nl/min |
140 nl/min |
- |
Rollenmanipulator für unterschiedliche Rollenarten
BOBBINFUL S BOBBINFUL M BOBBINFUL L SONDERANFERTIGUNGEN

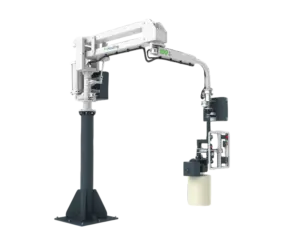

Bobbinful S (0–100 kg) – für kleine, leichte Spulen. Die starre Armstruktur sorgt für präzises Führen, die 90° pneumatische Rotation ermöglicht den schnellen Wechsel von vertikal ↔ horizontal – ergonomisch, sicher und wiederholgenau.

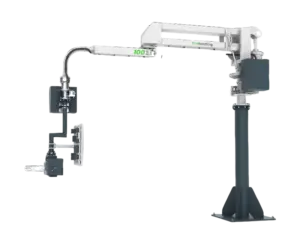

Bobbinful M (100–250 kg) – für mittelgroße Spulen mit hoher Prozesssicherheit. Spulen präzise positionieren und per 90° Rotation zuverlässig umsetzen. Dank Montage an Decke, Säule oder Schienensystem lässt sich der Manipulator flexibel in Linien und Arbeitszonen integrieren.

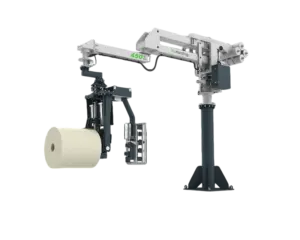

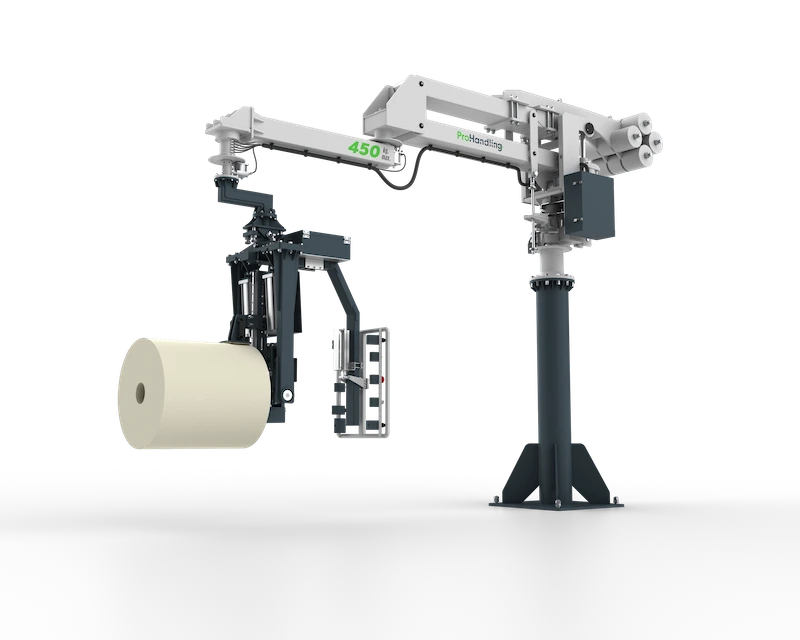

Bobbinful L (100–450 kg) – für große und schwere Spulen im anspruchsvollen Betrieb. Entwickelt für sichere Handhabung hoher Lasten: kontrolliert greifen, führen und mit 90° pneumatischer Rotation schnell von vertikal ↔ horizontal transferieren – robust, effizient und bedienerfreundlich.
Sonderanfertigungen – wenn Standard nicht passt. Individuelle Manipulator-Lösungen und Sondergreifer, abgestimmt auf Last, Geometrie, Oberfläche, Taktzeit und Einbausituation – für Spezialfälle und komplexe Arbeitsumgebungen.
Vorteile im industriellen Einsatz
Unsere Rollenmanipulatoren verbessern das sichere und ergonomische Handling von Rollen in Produktion, Lager und Logistik. Durch das kontrollierte Heben, Drehen und Positionieren schwerer oder empfindlicher Rollen werden Arbeitsprozesse beschleunigt und körperliche Belastungen deutlich reduziert.
Die Systeme erhöhen die Arbeitssicherheit, minimieren Beschädigungen an Material und sorgen für einen effizienteren Materialfluss. Dank individueller Anpassungsmöglichkeiten lassen sich unterschiedliche Rollendurchmesser und Gewichte zuverlässig handhaben – für maximale Flexibilität im industriellen Einsatz.
Montageoptionen für flexible Einsatzbereiche
Die Stützsäulen-Montage ist die flexible Standardlösung für den Rollenmanipulator Bobbinful: stabiler Stand, freier Schwenkbereich und präzises Positionieren von Spulen – inklusive 90° pneumatischer Rotation (vertikal ↔ horizontal).
Die Überkopf-Montage schafft freie Bodenfläche und hält den Materialfluss aufgeräumt. Ideal für Arbeitsplätze mit begrenztem Raum.
Die Schienenmontage erweitert den Arbeitsbereich entlang definierter Verfahrwege und ermöglicht das Bedienen mehrerer Stationen.
