Pneumatische Gewindeschneidmaschine M2-M27

Roscamat Tiger M2-M27

Die mittlere Gewindeschneidmaschine für individuelle Ansprüche

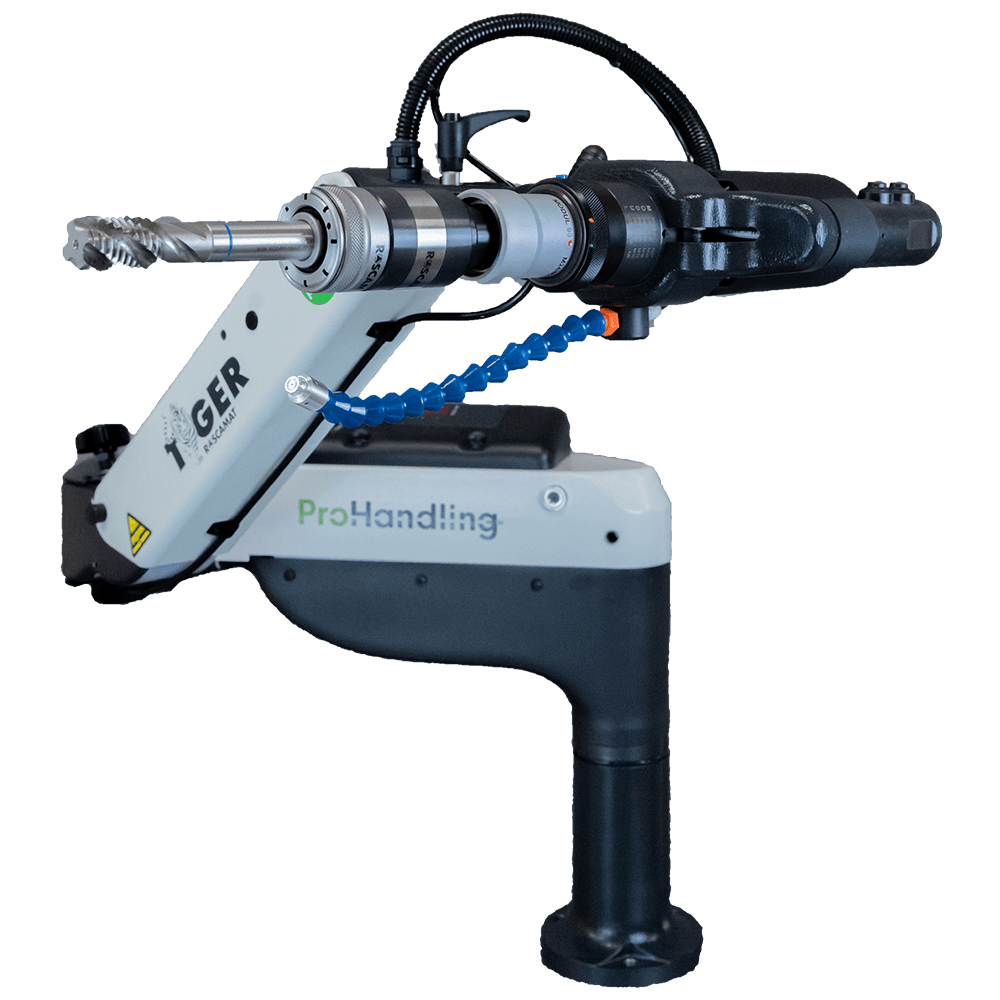

Elektrischer Gewindeschneidarm
Gewindeschneidmaschine
Gewindeschenidmaschine
Klicken zum Vergrößern

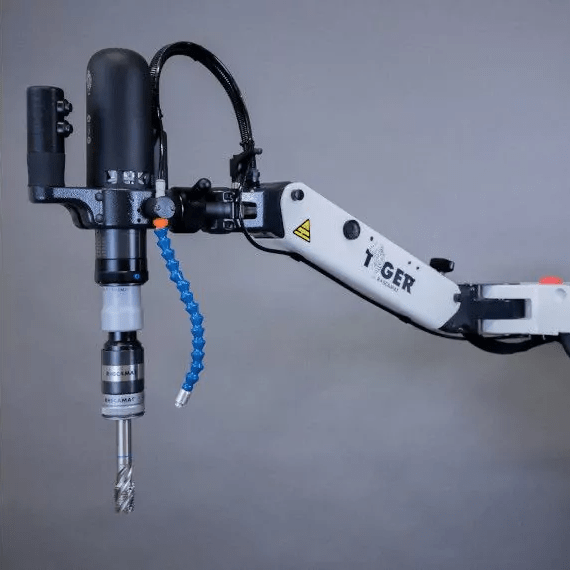

Elektrischer Gewindeschneidarm
Gewindeschneidmaschine
Gewindeschenidmaschine
Video

alle Produkte mit CE-Kennzeichen

zertifizierte EU-Produkte

kostenlose Anfahrt deutschlandweit

kurze Lieferzeiten

Leeren

Artikelnummer: 42000101-1

Lieferzeit: 3-4 Wochen

Datenblatt Tiger – ProHandling (klein)
No data was found
Auf die Merkliste

Sie haben Rückfragen?

Unser Experte Robert Pacia steht Ihnen bei Fragen gerne zur Verfügung.

NameArtikelnrPreiseKaufen
Roscamat Tiger M2-M27 - ohne automatischen Schmiersystem, ohne Schnitttiefeneinstellung, ohne Schwenkkopf42000101-15.970,00 €
exkl. MwSt. zzgl. Versandkosten
Roscamat Tiger M2-M27 - ohne automatischen Schmiersystem, mit Schnitttiefeneinstellung, ohne Schwenkkopf42000501-17.210,00 €
exkl. MwSt. zzgl. Versandkosten
Roscamat Tiger M2-M27 - mit automatischen Schmiersystem, ohne Schnitttiefeneinstellung, ohne Schwenkkopf42000301-16.410,00 €
exkl. MwSt. zzgl. Versandkosten
Roscamat Tiger M2-M27 - mit automatischen Schmiersystem, mit Schnitttiefeneinstellung, ohne Schwenkkopf42000701-17.650,00 €
exkl. MwSt. zzgl. Versandkosten
Roscamat Tiger M2-M27 - ohne automatischen Schmiersystem, ohne Schnitttiefeneinstellung, mit Schwenkkopf (4x 90°)42000201-16.290,00 €
exkl. MwSt. zzgl. Versandkosten
Roscamat Tiger M2-M27 - ohne automatischen Schmiersystem, mit Schnitttiefeneinstellung, mit Schwenkkopf (4x 90°)42000601-17.530,00 €
exkl. MwSt. zzgl. Versandkosten
Roscamat Tiger M2-M27 - mit automatischen Schmiersystem, ohne Schnitttiefeneinstellung, mit Schwenkkopf (4x 90°)42000401-16.730,00 €
exkl. MwSt. zzgl. Versandkosten
Roscamat Tiger M2-M27 - mit automatischen Schmiersystem, mit Schnitttiefeneinstellung, mit Schwenkkopf (4x 90°)4200801-17.970,00 €
exkl. MwSt. zzgl. Versandkosten

Beschreibung

Individualist & Alleskönner

Unsere mittlere Gewindeschneidmaschine zeichnet sich besonders durch ihre Anpassungsfähigkeit an den Bedarf des Kunden aus. Hier hat man die Möglichkeit viele Optionen dazu oder abzuwählen. Allgemein kann man sagen, dass die Maschine vertikal und horizontal von M2-M27 Gewinde schneiden kann und die Option Schmiersystem und Tiefeneinstellung dazu gewählt werden kann. Auch können mit der Maschine Gewindeeinsätze wie Baercoil eingedreht oder kleine Löcher gebohrt oder gesenkt werden.

Vorteile der Maschine

  • kann sehr individuell an den Kundenwunsch angepasst werden (Drehzahlen/ Optionen: Schmiersystem, Tiefeneinstellung)
  • Starker Motor (bis M27) und trotzdem leicht und flexibel
  • Sehr robust
  • Für M2/M3 gut geeignet
  • Danke hoher Drehzahl sehr schnelles Arbeiten
  • Leicht zu bedienen
  • An verschiedenen Arbeitsplätzen einsetzbar

Anwendungsmöglichkeiten:

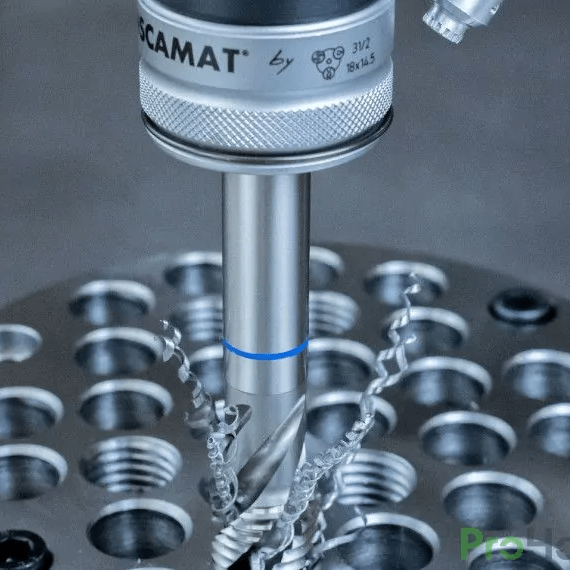

  • Gewindeschneiden (auf Tiefe optional)
  • Gewindeeinsätze wie Baercoil eindrehen
  • Senken
  • Bohren von kleinen Löchern bis Ø8 (Alu)

Technische Daten

Motor: bürstenloser Hochfrequenz-Elektromotor
Stromversorgung: 230V | 750 Watt
Bedienungsanleitung: Deutsch | Englisch | Spanisch
Max. Umdrehungen pro Minute: 1050 U/Min
vertikaler Tiger: Radius: 1020 mm | Höhe. 535 (660) mm
vertikal- sowie horizontaler Tiger: Radius: 1160 mm | Höhe: 535 (660) mm
Technische Zeichnung

Mit unserer mittleren Gewindeschneidmaschine Roscamat Tiger ist professionelles Arbeiten garantiert. Durch verschiedene Getriebeübersetzungen können kleine Gewinde mit bis zu über 2000 1/min geschnitten/ geformt werden, genauso gut sind auch große Gewinde wie M27 mit dem ausreichenden Drehmoment, welches die Maschine bietet, möglich (siehe Tabelle). Ganz egal welche Gewinde sie bearbeiten, ob horizontal oder vertikal, der Gewindeschneidarm kann durch seine Steifigkeit die entstehenden Kräfte mühelos aufnehmen. Optional kann auch ein Schmiersystem, welches direkt auf Ihren Gewindeschneider sprüht und eine sehr genaue Tiefeneinstellung dazu gewählt werden.

Die Maschine hat eine mittlere Größe und kann sehr genau an Ihre Bedürfnisse angepasst werden, auch wenn die sich nach dem Kauf der Maschine ändern. Befestigt werden kann sie über ein Klemmsystem oder an einen der speziellen Gewindeschneidtische von ProHandling.

Die passenden Gewindeschneideraufnahmen und auch die Gewindeschneider bieten wir Ihnen gern dazu an.

Alles, was Sie benötigen, um mit der Arbeit anfangen zu können ist eine 230V Steckdose.

Modul

Drehzahl in 1/min

Drehmoment in Nm

Durchmesser Kupplung

Max. Durchmesser Stahl

Max. Durchmesser Aluminium

M27 / 90

90

150

Ø31

M27

M30

M20 / 170

170

79

Ø31

M20

M24

M16 / 300

300

44

Ø19

M16

M16

M12 / 550

550

24

Ø19

M12

M14

M10 / 750

750

17

Ø19

M10

M12

M8 / 1050

1050

12,5

Ø19

M8

M8

2100

2100

6

Bohrfutter

Ø8 mm

Die verschiedenen Getriebeübersetzungen

Die Wechselgetriebe können sekundenschnell gewechselt werden, somit kann das gewünschte Gewinde schnell und kraftvoll geschnitten werden.

Beispiel: M27/ 90 kann Gewinde von M18-M27 mit einer Drehzahl von 0-90 1/min schneiden, das Modul M16/300 kann Gewinde von M2-M16 mit 0-300 1/min schneiden.

Die Drehzahl kann über zwei Potentiometer-Drehknöpfe für Schnitt- und Rücklaufgeschwindigkeit fein eingestellt werden.

Höhenverstellung der Maschine (inklusive)

Über die Höhenverstellung kann die Maschine zusätzlich um 130 mm an Höhe gewinnen. Die Maschine kann vom Bediener angehoben werden und rastet dann in der oberen Position ein.

Stromversorgung

In der Gewindeschneidmaschine ist ein Hochfrequenz-Elektromotor verbaut mit einer Leistung von 750 Watt. Diese Motoren wurden speziell aufgrund Ihrer hohen Effizienz gewählt.

Die Stromversorgung ist einphasig 220 - 240 V und 50/60 Hz.

Vertikal- und horizontalverstellung (optional)

Der Gewindeschneidkopf kann um 4×90° verstellt werden und somit horizontale Gewinde schneiden. Einfach den Befestigungsring Lösen, Gewindeschneidkopf drehen, bei 90° merkt man einen Widerstand, da wird die Maschine festgezogen. Die Maschine findet automatisch den exakten 90° Winkel.

Tiefeneinstellung (optional)

Durch ein im Arm integriertes. sehr genaues System, kann auf die gewünschte vertikale Schnitttiefe geschnitten werden. Sobald die Tiefe erreicht ist, fährt die Gewindebohrmaschine automatisch zurück.

Automatische Werkzeug-Schmierung (optional)

Das Schmiersystem sprüht direkt auf Ihren Gewindeschneider und erhöht somit dessen Standzeit. Die Sprühdauer kann über einen Drehknopf von 0 bis 2 Sekunden eingestellt werden und startet, sobald Sie den Schneidknopf betätigen. In der Maschine ist ein Tank für das Schneidöl integriert.
